板式熱交換設備

板式熱交換設備是一種快速、緊湊的換熱設備，廣泛應用于工業、民用等多個領域。以下是關于板式熱交換設備的詳細介紹：

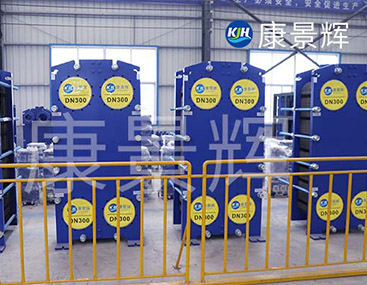

一、板式熱交換設備基本結構

1.板片：這是板式熱交換設備的核心部件。板片通常是由薄金屬板（如不銹鋼、鈦合金等）壓制而成。它的形狀一般是矩形，表面有各種波紋形狀，常見的波紋有正弦波紋、人字形波紋等。波紋的作用主要有兩個方面：一是增加板片的剛性，防止在壓力作用下板片變形；二是增強流體在板片間的擾動，提高換熱效率。例如，人字形波紋可以使流體在板片間形成復雜的流動路徑，增加流體的湍流程度，從而促進熱量的傳遞。

2.密封墊片：密封墊片位于相鄰板片之間，用于防止兩種流體相互混合。墊片的材料需要根據流體的性質（如溫度、壓力、腐蝕性等）來選擇。常見的墊片材料有丁腈橡膠、三元乙丙橡膠、氟橡膠等。例如，在處理高溫、強腐蝕性介質時，可能會選用耐高溫、耐腐蝕的氟橡膠墊片。

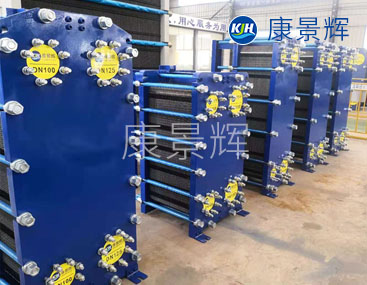

3.壓緊裝置：包括壓緊螺栓、壓緊板等部件。通過壓緊螺栓將板片組壓緊，使板片之間緊密貼合，保證密封墊片能夠有效密封。壓緊裝置的設計要保證足夠的壓緊力，同時要方便拆卸和安裝，以便于清洗和更換板片或墊片。

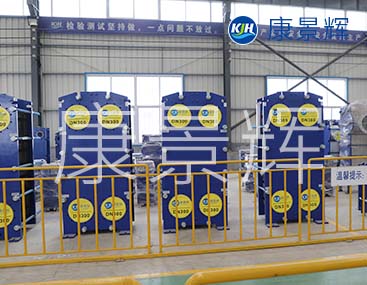

4.接管：用于連接熱交換設備和外部管道系統。接管的尺寸和位置要根據實際的工藝要求來確定。一般有四個接管，分別用于兩種流體的進口和出口。接管的連接方式可以是法蘭連接、焊接等，要確保連接的牢固性和密封性。

二、板式熱交換設備工作原理

1.流體流動方式：板式熱交換設備有兩種流體，一種是熱流體，另一種是冷流體。它們在板片之間交替流動。例如，熱流體從一側的接管進入，流經若干個板片通道后，從另一側的接管流出；冷流體則從另一側的接管進入，與熱流體在板片間進行熱量交換后，從對應的出口接管流出。這種流動方式通常是逆流，因為逆流方式可以實現較大的平均溫差，從而提高換熱效率。

2.熱量傳遞過程：當兩種流體在板片間流動時，熱量通過板片從熱流體傳遞到冷流體。由于板片的厚度很薄，熱阻較小，熱量可以快速地從熱流體傳遞到板片，再從板片傳遞到冷流體。同時，流體在板片間的波紋通道中流動，會產生湍流，這種湍流狀態有利于熱量的傳遞，因為湍流可以破壞流體邊界層，使熱量更充分地在流體之間傳遞。

三、板式熱交換設備優點

1.換熱效率高：由于板片的波紋設計和流體的湍流狀態，使得冷熱流體之間的熱量傳遞非常充分。一般來說，板式熱交換設備的換熱系數比傳統的管殼式換熱器高很多。例如，在處理相同的熱負荷時，板式熱交換設備所需的換熱面積可能只有管殼式換熱器的1/21/3左右。

2.結構緊湊、體積小、重量輕：相比管殼式換熱器，板式熱交換設備在相同的換熱面積下，體積和重量大大減小。這使得它在空間有限的場合（如船舶、小型工廠等）具有很大的優勢。例如，在一些小型的空調系統中，板式熱交換設備可以方便地安裝在狹小的空間內，而不需要占用大量的空間。

3.便于清洗和維護：板式熱交換設備的板片是可拆卸的。當需要清洗時，可以將板片拆開，對板片和墊片進行清洗。這對于一些容易結垢的流體（如含有雜質的水、某些化工液體等）來說非常重要。而且，如果個別板片損壞或者墊片老化，也可以方便地進行更換，降低了維修成本。

4.適應性強：板式熱交換設備可以通過增加或減少板片的數量來改變換熱面積，從而適應不同的熱負荷要求。同時，它對流體的壓力和溫度范圍也有較寬的適應性，可以根據不同的工藝要求選擇合適的材料和結構形式。

四、板式熱交換設備應用領域

1.工業領域：在化工行業，用于各種化學反應過程中的熱量回收。例如，在硫酸生產過程中，通過板式熱交換設備將高溫的反應氣體中的熱量傳遞給冷的原料氣體，既節約了能源，又提高了生產效率。在食品加工行業，用于牛奶、果汁等食品的加熱或冷卻。在制藥行業，用于藥物反應過程中的溫度控制等。

2.民用領域：在集中供熱系統中，板式熱交換設備被廣泛應用于換熱站。它將熱力站提供的高溫熱水與用戶端的低溫循環水進行熱量交換，將熱量傳遞給用戶端的循環水，為用戶提供暖氣。在空調系統中，用于冷水機組的冷凝器和蒸發器部分，提高空調系統的換熱效率，降低能耗。

五、板式熱交換設備局限性

1.耐壓能力有限：由于板式熱交換設備的結構特點，其耐壓能力相對較低。一般適用于中低壓場合。在高壓環境下，需要采用特殊的材料和結構設計來提高其耐壓能力，但這會增加成本。

2.對水質等流體要求較高：如果流體中含有大量雜質或者顆粒，容易堵塞板片間的通道。而且，對于一些具有強腐蝕性的流體，需要選用合適的耐腐蝕材料，否則會縮短設備的使用壽命。
