12種常用的換熱器工作原理

換熱器是一種在不同溫度的兩種或兩種以上流體間實現物料之間熱量傳遞的節能設備，廣泛應用于化工、石油、動力、食品及其它許多工業部門。以下是12種常用的換熱器的工作原理：

1.管殼式換熱器：這是比較常用的換熱器類型，它由許多管子組成，管子的兩端固定在管板上，熱流體在管內流動，冷流體在管外流動，通過管壁進行熱交換。

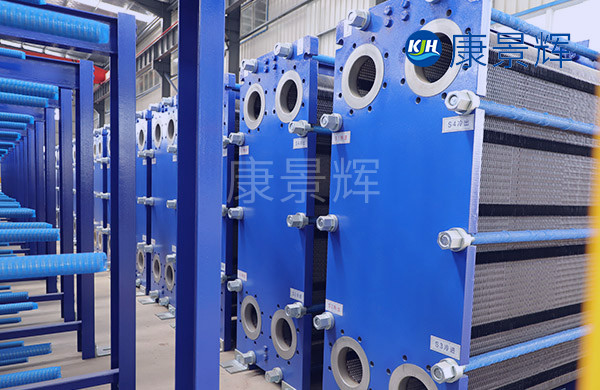

2.板式換熱器：由許多平行的金屬板組成，板之間有密封墊片，熱流體和冷流體在板間流動，通過板片進行熱交換。

3.夾套式換熱器：在容器外壁安裝夾套制成，夾套與容器之間形成的空間作為加熱介質或冷卻介質的通路，結構簡單但傳熱效率相對較低。

4.U形管式換熱器：U形管換熱器只有一塊管板，管束可以自由伸縮，不會由于介質的溫差而產生溫差應力，易于清洗和維護。

5.噴淋式換熱器：熱流體在管內流動，冷卻水從上方噴淋裝置均勻淋下，管外形成湍動程度較高的液膜，傳熱效果好。

6.套管式換熱器：由直徑不同的直管制成的同心套管，并由U形彎頭連接而成，一種流體走管內，另一種流體走環隙，傳熱系數較大。

7.螺旋板式換熱器：是一種新型換熱器，傳熱效率好，運行穩定性高，但要求焊接質量高，檢修比較困難。

8.熱管換熱器：利用熱管的高導熱性能，通過工質的蒸發與凝結來傳遞熱量，具有極高的導熱性、良好的等溫性。

9.陶瓷換熱器：使用新型碳化硅工程陶瓷材料，具有耐高溫和抗熱沖擊的優異性能，適用于高溫?zé)煔庥酂岬幕厥铡?/span>

10.沉浸式蛇管換熱器：將金屬管彎繞成各種形狀，并沉浸在容器內的液體中，結構簡單，能承受高壓，但傳熱系數較小。

11.浮頭式換熱器：一端管板與殼體固定，而另一端的管板可在殼體內自由浮動，殼體和管束對膨脹是自由的，適用于溫差較大的情況。

12.板翅式換熱器：在兩塊平行的薄金屬板之間加入波紋狀或其他形狀的金屬翅片，結構緊湊，傳熱效率高，但容易堵塞且清理困難。

這些換熱器各有優缺點，適用于不同的工況和流體類型。
