    • 板式冷凝器的構造及工作原理

      來源: 本站
      時間: 2019-10-29
      瀏覽次數: 2843

      板式冷凝器是板式換熱器的其中一種形式,多數領域中用于液體到液體的工藝流程當中,同時在蒸汽類行業中也有所涉及。冷凝器精度高,特別是壓力系數較少的工藝情況下,應用的

            板式冷凝器是板式換熱器的其中一種形式,多數領域中用于液體到液體的工藝流程當中,同時在蒸汽類行業中也有所涉及。冷凝器精度高,特別是壓力系數較少的工藝情況下,應用的案例使用較多。本文就針對板式冷凝器的構造及工作原理進行分析講解。

            一、板式冷凝器的工作原理
            板式冷凝器根據冷卻的介質不同,需要定制的工藝就不同,大部分情況下都是以水作為冷卻機制,通過熱介質的溫度吸收掉冷水當中的凝結熱量,冷卻水可以循環使用,直到溫度升高到一定程度或者無法滿足正常工藝時可以排放掉。
            板式冷凝器結構采用間壁式,也可以將產品稱之為全焊式板式換熱器,用焊接的形式將冷凝器內部分為兩種介質通道,每條通道由各自介質流動并保證不串聯。從而經過上述條件完成工藝流程。這兩種介質傳遞熱量的過程就是板式冷凝器熱交換的工作原理。
            二、板式冷凝器的構造
            由于板式冷凝器是板式換熱器其中的一種形式,所以大體的元件和結構沒什么特別大的區別,都是由板片、密封墊片、壓緊板、壓緊螺栓、上下導桿等配件組成。
            板片作為板式冷凝器的主要元件,其質量需要得到嚴格的保證,板片四周及角孔走位都要壓有密封墊片。板片根據不同的工藝由壓力機完成壓制工藝,多數為不銹鋼及鈦材,和密封墊片相結合,起到引導介質進入板片凹槽的作用。

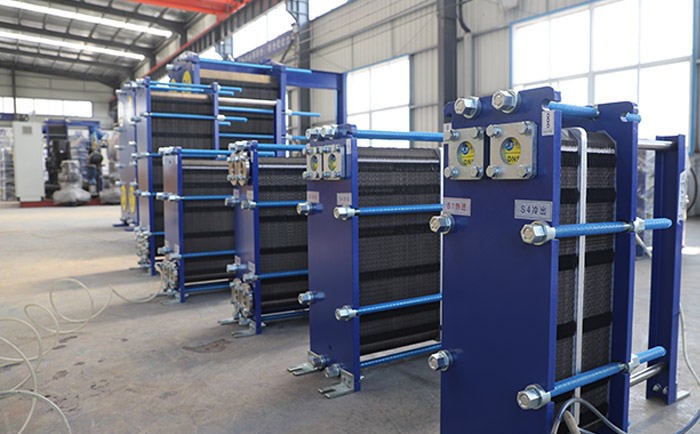

      板式冷凝器的構造及工作原理

            三、板式冷凝器的優勢
            相對于一些其他的冷凝器,板式冷凝器自身特殊的構造為冷凝器的性價比提升了一個檔次,不管是對于一些面積較小、壓力較高等等工藝,板式冷凝器都能將這些問題現象。
            1、板式冷凝器的冷卻流速高且流量大,就導致冷凝器自身的冷凝工藝系數非常高,效果較好。
            2、板式冷凝器可拆安裝簡易,并且配件占地面積小,可以安裝在室外或者地下。
            板式冷凝器是板式換熱器的其中一種形式,多數領域中用于液體到液體的工藝流程當中,同時在蒸汽類行業中也有所涉及。冷凝器精度高,特別是壓力系數較少的工藝情況下,應用的案例使用較多。本文就針對板式冷凝器的構造及工作原理進行分析講解。

            一、板式冷凝器的工作原理
            板式冷凝器根據冷卻的介質不同,需要定制的工藝就不同,大部分情況下都是以水作為冷卻機制,通過熱介質的溫度吸收掉冷水當中的凝結熱量,冷卻水可以循環使用,直到溫度升高到一定程度或者無法滿足正常工藝時可以排放掉。
            板式冷凝器結構采用間壁式,也可以將產品稱之為全焊式板式換熱器,用焊接的形式將冷凝器內部分為兩種介質通道,每條通道由各自介質流動并保證不串聯。從而經過上述條件完成工藝流程。這兩種介質傳遞熱量的過程就是板式冷凝器熱交換的工作原理。
            二、板式冷凝器的構造
            由于板式冷凝器是板式換熱器其中的一種形式,所以大體的元件和結構沒什么特別大的區別,都是由板片、密封墊片、壓緊板、壓緊螺栓、上下導桿等配件組成。
            板片作為板式冷凝器的主要元件,其質量需要得到嚴格的保證,板片四周及角孔走位都要壓有密封墊片。板片根據不同的工藝由壓力機完成壓制工藝,多數為不銹鋼及鈦材,和密封墊片相結合,起到引導介質進入板片凹槽的作用。



            三、板式冷凝器的優勢
            相對于一些其他的冷凝器,板式冷凝器自身特殊的構造為冷凝器的性價比提升了一個檔次,不管是對于一些面積較小、壓力較高等等工藝,板式冷凝器都能將這些問題現象。
            1、板式冷凝器的冷卻流速高且流量大,就導致冷凝器自身的冷凝工藝系數非常高,效果較好。
            2、板式冷凝器可拆安裝簡易,并且配件占地面積小,可以安裝在室外或者地下。
            3、對水質要求低,碰到含介質過多的水質只需要設置過濾器重復循環即可,大多數的水源都可以作為介質應用。
            4、清洗維護方便,在流動過程當中加入清洗劑即可自動完成清洗工藝。
            5、因為材質原因,板式冷凝器的防腐蝕、防高壓、防高溫性都比較強,對數溫差相差較大,適應性強,不容易產生化學結垢等現象。
            以上就是板式冷凝器的構造及工作原理介紹,如果您對此產品還有其他問題及采購需求可以直接聯系站內的在線客服,康景輝隨時歡迎您的咨詢。

            3、對水質要求低,碰到含介質過多的水質只需要設置過濾器重復循環即可,大多數的水源都可以作為介質應用。
            4、清洗維護方便,在流動過程當中加入清洗劑即可自動完成清洗工藝。
            5、因為材質原因,板式冷凝器的防腐蝕、防高壓、防高溫性都比較強,對數溫差相差較大,適應性強,不容易產生化學結垢等現象。
            以上就是板式冷凝器的構造及工作原理介紹,如果您對此產品還有其他問題及采購需求可以直接聯系站內的在線客服,康景輝隨時歡迎您的咨詢。
