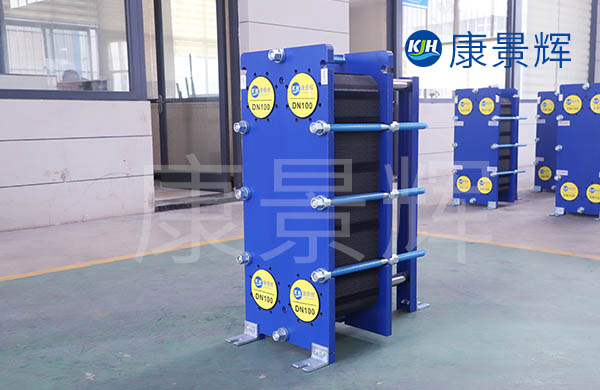

墊片式板式換熱器種類

在工業生產的熱交換器中，墊片式板式換熱器以其特殊的模塊化結構和快速傳熱性能，成為各行業節能降耗的利器。這種由金屬板片和彈性密封墊組合而成的換熱設備，憑借靈活多變的板片組合方式，在食品、制藥、化工等領域展現出令人驚嘆的適應能力。

一、結構原理：精密疊放的換熱藝術

墊片式板式換熱器的核心在于其精巧的板片設計。每組板片由波紋金屬板構成，相鄰板片之間通過彈性密封墊形成介質流道。當兩種溫度不同的流體在板片兩側流動時，熱量通過板片的快速導熱性能實現快速交換。這種結構設計使換熱器同時具備傳熱系數高、結構緊湊、拆卸方便等優勢。

二、種類解析：多樣組合應對不同工況

1.可拆卸式墊片板換

這是常見的一種類型，其板片與密封墊通過夾緊裝置固定，便于定期拆卸清洗。特別適合含有顆粒物的流體或需要頻繁維護的場合。例如在啤酒生產中，這種結構可確保換熱器在清洗CIP（原位清洗）過程中不留死角。

2.焊接式墊片板換

針對高溫高壓工況，將密封墊片與板片邊緣進行激光焊接，形成密封。這種設計有效解決了傳統可拆卸式在高溫下易泄漏的問題，廣泛應用于蒸汽冷凝和高溫導熱油換熱場景。

3.自由流動式板換

通過特殊設計的板片波紋結構，使流體在板間形成湍流，傳熱效率較傳統結構提升20%以上。特別適用于粘度較高的流體換熱，如巧克力漿料的溫度調節。

4.雙壁式板換

在板片兩側增加密封墊，形成"板片密封墊板片密封墊"的夾層結構。這種設計在兩種介質存在壓力差或腐蝕性差異時，可有效防止交叉污染，確保換熱過程的安全性。

三、應用場景：跨行業的溫度魔法師

1.食品工業：乳品冷卻、果汁

2.制藥領域：藥液濃縮、疫苗溫度控制

3.化工行業：酸堿液體換熱、有機溶劑回收

4.暖通空調：地?zé)峁┡^(qū)域供冷系統

5.新能源：動力電池冷卻、光伏熱管理

四、技術優勢與未來趨勢

與傳統管殼式換熱器相比，墊片式板式換熱器傳熱效率提升30%50%，占地面積減少70%以上。隨著新材料和制造工藝的發展，耐腐蝕合金板片、3D打印板片等新技術不斷涌現，進一步拓展了其應用邊界。未來，智能監測系統與板換的深度結合，將實現換熱過程的實時優化控制。
