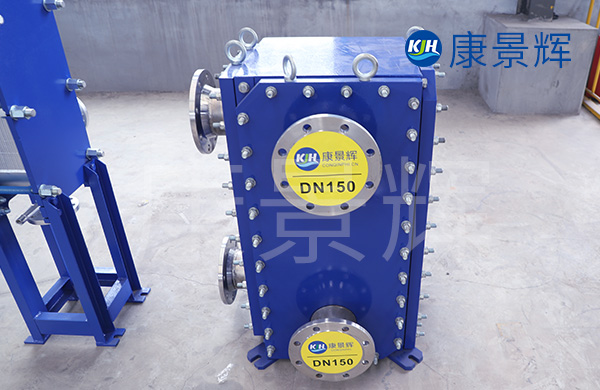

可拆式板式換熱器的工作原理與結構特點詳解

一、可拆式板式換熱器工作原理

可拆式板式換熱器是一種快速的間壁式換熱設備，其工作原理基于熱傳導和對流兩種熱交換方式。以下是其工作原理的詳細解析：

1.熱量傳遞：可拆式板式換熱器通過兩種溫度不同的流體在板片兩側流動實現熱量交換。熱流體（需要降溫的流體）流過板片的一面，而冷流體（需要升溫的流體）流過另一面。熱量通過板片從熱流體傳遞到冷流體。

2.板片設計：板片通常具有特殊的波紋形狀，這種設計不僅增加了流體的湍流程度，減少了邊界層的厚度，從而提高了傳熱效率，還增強了板片的強度和剛性。波紋設計使得流體在流道內形成湍流，進一步提高傳熱效率。

3.密封與流道：板片之間通過橡膠或金屬密封墊片密封，形成獨立的流體通道。這些通道的設計使得流體可以以并流、逆流或交叉流的方式流動，以適應不同的換熱需求。可拆式板式換熱器通常采用全逆流換熱方式，這種方式的換熱效率較高。

4.緊湊性與快速性：由于板片緊密排列，可拆式板式換熱器能夠在較小的空間內提供較大的換熱面積，體積遠小于傳統的管殼式換熱器。這種緊湊的設計使其在空間受限的應用場合中具有明顯優勢。

二、可拆式板式換熱器結構特點

可拆式板式換熱器的結構設計使其具備快速、靈活且易于維護的特點。以下是其主要結構特點：

1.可拆卸設計：可拆式板式換熱器的核心特點是其板片和密封墊片可以拆卸。這種設計便于清洗和維護，尤其適合需要頻繁清洗以防止結垢的應用場景。

2.板片與密封墊片：板片通常由不銹鋼、鈦材等耐腐蝕材料制成，具有良好的導熱性能和機械強度。密封墊片則采用橡膠或金屬材料，確保流體在板片間不會泄漏。

3.框架結構：換熱器由固定壓緊板、活動壓緊板、夾緊螺栓、上導桿、下導桿和后立柱組成，整個結構通過螺栓壓緊，確保板片緊密貼合。這種框架結構不僅保證了設備的穩定性，還便于拆卸和組裝。

4.流道設計：板片之間的流道設計為狹窄的矩形通道，流體在這些通道內流動時形成湍流，從而提高傳熱效率。同時，流道的設計也使得換熱器能夠適應不同的流體流量和壓力。

5.適應性強：可拆式板式換熱器可以根據不同的換熱需求調整板片數量和流程組合，以適應不同的工藝要求。這種靈活性使其在多種工業領域中得到廣泛應用。

三、可拆式板式換熱器應用場景

1.工業領域：在化工、石油、食品、制藥等行業中，用于加熱、冷卻、冷凝和熱量回收。

2.暖通空調：在暖通空調系統中，用于調節建筑物內的空氣溫度，提供舒適的室內環境。

3.能源回收：用于回收廢熱，例如從排放的氣體中回收熱量，預熱進氣流體，從而節省能源。

4.食品和飲料工業：用于產品的加熱、冷卻和濃縮過程。

可拆式板式換熱器以其快速、緊湊、易于維護的特點，在工業和民用領域中發揮著重要作用。其特殊的波紋板片設計和可拆卸結構，不僅提高了傳熱效率，還降低了設備的維護成本。這種換熱器特別適合需要頻繁清洗和空間受限的應用場景，是現代工業中不可或缺的快速換熱設備。
