板式冷卻器組成

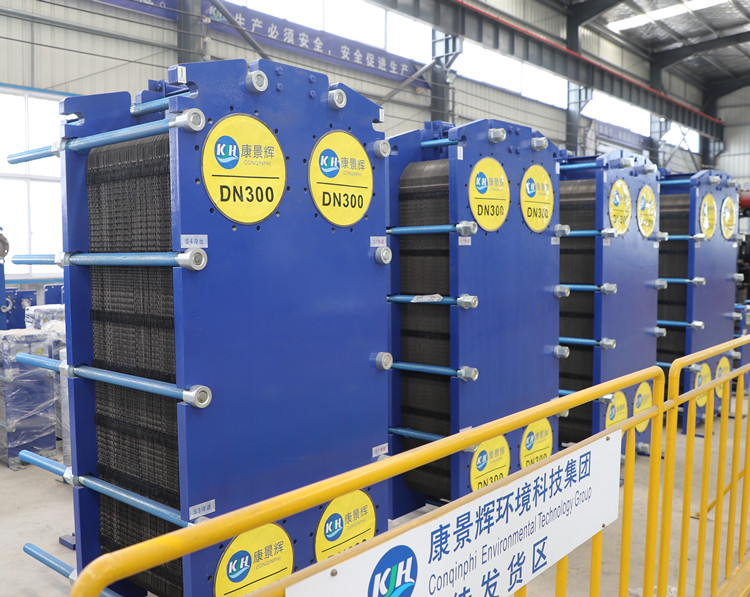

      板式冷卻器被廣泛應用于各大行業，板式冷卻器組成確實很多朋友不了解的。板式冷卻器主要由框架、板片以及密封墊片等結構組成。下面我們來詳細了解一下這些組成結構及器作用。

      1、框架板 
      一般框架板是由碳鋼板制作而成，材質可分為Q235A和Q235B，其作用主要是起夾緊的功能，保證介質不泄露
      2、傳熱板片
      傳熱板片是板式冷卻器起換熱作用的主要組成元件，一般選用人字形波紋，按照流體介質的不同，傳熱板片的材質也不一樣，大多采用不銹鋼和鈦材制作而成。
      3、密封墊片
      板式冷卻器的密封墊片鑲嵌在密封槽內，主要是在換熱板片之間起密封作用。材質有：丁腈橡膠，三元乙丙橡膠，氟橡膠等，根據不同介質采用不同橡膠。
      4、兩端壓板
      兩端壓板主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。
      5、夾緊螺栓
      夾緊螺栓主要是起緊固兩端壓板的作用。夾緊螺栓一般是雙頭螺紋，預緊螺栓時，使固定板片的力矩均勻。

      6、掛架
      板式冷卻器掛架主要是支承換熱板片，使其拆卸、清洗、組裝等方便。
      7、支撐桿
      主要是起支撐和立柱的作用。還有就是在后期清洗維修的時候，框架板和板片可以往后移動，大大提高了工作效率。
