板式換熱器的作用原理

板式換熱器是一種新型換熱器，目前是液-液，液-氣介質進行熱量交換的換熱器，它已廣泛應用于化學工業、電力工業、集中供熱和機械工業等領域。不過很多人還是對板式換熱器的工作原理并不清楚，下面就認真了解一下板式換熱器的作用原理及其相關知識吧！

一、板式換熱器是什么

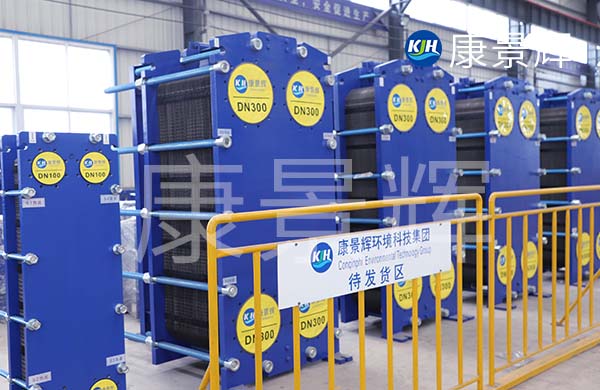

了解板式換熱器的工作原理之前，先了解板式換熱器是什么。它是由薄金屬板壓制成具有一定波紋形狀的換熱板片，然后疊裝，用夾板、螺栓緊固而成的一種換熱器。許多沖壓成有波紋的板片按照一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片之間形成的窄小和曲折的通道中流過。冷熱流體依次通過流道，中間有一隔層板片將流體分開，并通過板片進行換熱。

二、板式換熱器的特點

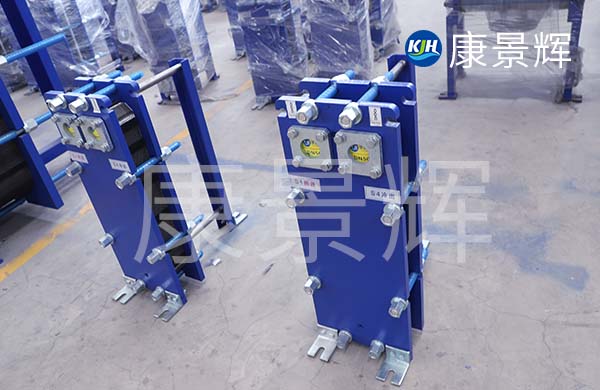

1、板式換熱器由一組波紋金屬板組成，板上有孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊；
2、板式換熱器節能效果較好，壽命長且溫度傳導性好，適用于室內外溫差大和溫差小的地區；
3、板式換熱器可根據用戶的要求配置加熱、制冷、加濕、凈化、消聲等不同功能段；
4、板式換熱器通常使用不銹鋼、鈦合金在真空高溫釬焊而成釬焊式，或者使用密封圈螺栓鎖合成組合式。
5、板式換熱器結構緊湊，能夠耐受持續高溫和高壓的工況條件。

三、板式換熱器的傳熱原理

板式換熱器根據熱力學定律，“熱量總是由高溫物體自發地傳向低溫物體，兩種流體存在溫度差，就必然有熱量進行傳遞”，兩種存在溫差的流體在受迫對流傳熱過程中，由于熱傳遞板表面采用瓦楞波結構優化設計，其換熱率達到97，即使流體流速在雷諾準數值以下，流體在板片之間的運動仍然呈三維運動，促使流體形成劇烈紊動，減少邊界層熱阻，強化傳熱效率。

四、板式換熱器的工作原理
板式換熱器由一組金屬板片組成，板上有四個角孔，供冷熱兩種介質通過。組裝時A板和B板交替排列，板片間形成網狀通道，密封墊把冷熱介質密封在換熱器里，同時又合理的將冷熱介質分開而不致混合。在通道里面冷熱流體間隔流動，可以根據需要逆流或順流，在流動過程中冷熱流體通過板壁進行換熱，從而達到換熱的效果。
