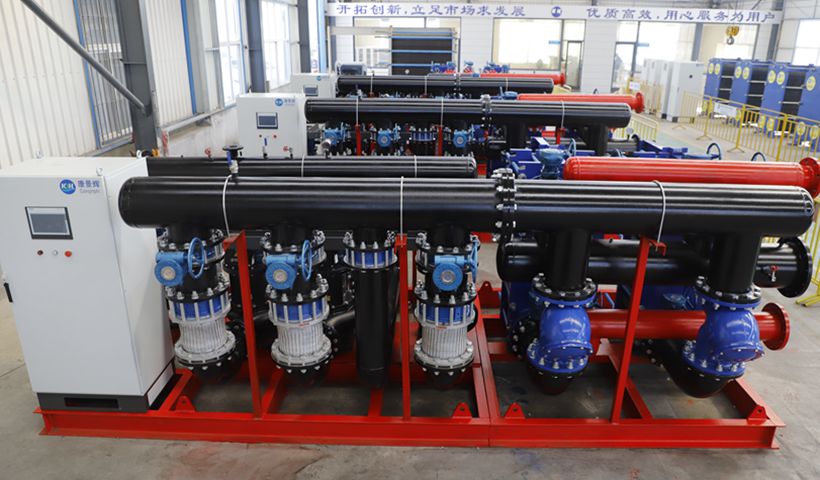

生活熱水板式換熱機組的應用說明
來源：
本站
時間:
2018-07-12
瀏覽次數：
76214
生活熱水板式換熱機組的主要組成部分包括：板式換熱器、自動控制系統、混合罐、循環水泵、加壓泵、閥門、電動調節閥及電子除垢儀等。
生活熱水板式換熱機組的主要組成部分包括：板式換熱器、自動控制系統、混合罐、循環水泵、加壓泵、閥門、電動調節閥及電子除垢儀等。下邊康景輝小編為大家簡單介紹一下這些組成部件的設計說明：
1、板式換熱器：
因為生活熱水系統負荷不會很大，一般不需要設備用換熱器，選型計算時考慮15-20的富余量就可以。盡量選擇單片換熱面積小于0.3㎡的板式換熱器，密封墊片的定位方式以機械卡扣式為主，這樣更加便于設備的維護保養。
2、自動控制系統：
包括控制器、電控柜、傳感器、執行機構以及通訊系統，控制器是通過與其相連的傳感器和執行機構等完成對板式換熱器及其他設備的數據采集和控制功能。
3、混合罐：
生活熱水溫度的控制是通過調節熱水供水管路上的電動閥的開度來實現，而電動閥的開關需要運行時間，這個過程中熱測流量的變化引起了輸入熱量的變化，從而改變了生活熱水的供水溫度。為了盡可能生活供水溫度變化引起用戶用水的不適，在生活熱水供水管路上設置了一臺混合罐，使從板式換熱器出來的高溫水和低溫水在罐內混合均勻后再送到管路系統中。避免了供水溫度的大幅波動，保證了水溫的相對穩定。
4、循環水泵：
生活熱水機組中循環水泵的作用是保證系統在不用水狀態下仍能以一個固定的較低流速循環，不斷沖刷板式換熱器板片表面和管道內壁，防止水垢形成。
5、加壓泵：
當熱側供水采用城市集中供熱的一次高溫水時，為了減緩板式換熱器板片表面水垢的形成，通常會將熱側回水和供水混合，從而降低進入板式換熱器的熱水溫度。通過增加回水加壓泵，提高回水壓力，使得回水和供水混合均勻。同時設置三通閥，控制高溫供水和回水的流量，達到進入板式換熱器的水溫低于70℃。
6、閥門：
生活熱水換熱機組中的關斷閥一般都選用免維護的焊接式球閥；在循環水泵出口管路上設有安全閥，安全閥的開啟壓力一般按生活熱水的設計壓力設定；在離板式換熱器近的管路上，每側管路的低處都有排污閥；換熱機組熱側供水管路上和生活熱水回水管路上都設有Y型過濾器，過濾2mm以上雜質。
7、電子除垢儀：
生活熱水機組正常消耗的水來自用戶的自來水系統或者變頻加壓系統的補充水，而這兩個系統的水都是未經軟化處理的生水。所以，在補充水入口位置設置了電子除垢儀，在某些程度上降低了板式換熱器內水垢的形成。
以上便是康景輝小編為大家整理的關于生活熱水板式換熱機組的主要組成部分及個部件的設計說明，希望對大家有所幫助。
以上便是康景輝小編為大家整理的關于生活熱水板式換熱機組的主要組成部分及個部件的設計說明，希望對大家有所幫助。
